Гидравлические испытания трубопроводов водоснабжения, как и зачем его проводят?

Автор: | 14 марта 2024

Гидравлические испытания трубопроводов водоснабжения, как и зачем его проводят?

Опрессовка — это гидравлические или пневматические испытания на прочность и герметичность трубопровода и другого оборудования, работающего под давлением. В системе создается давление в полтора или два раза выше рабочего и выдерживается некоторое время. Если давление не падает, система считается герметичной и пригодной для дальнейшего использования.

Гидравлические испытания трубопроводов водоснабжения обычно становятся следующим этапом после завершения работ по монтажу. Без этой стадии не обойтись, работая с сетями, которые работают под давлением.

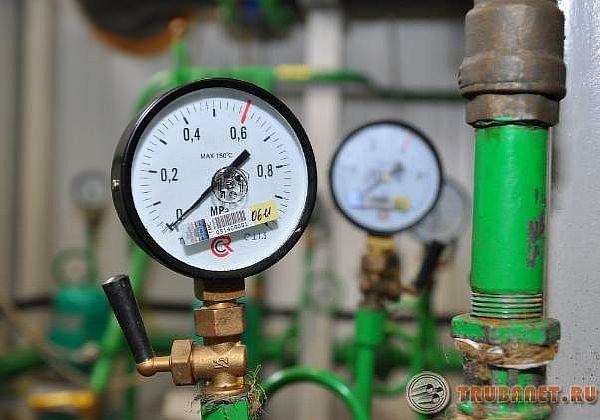

Фото: Гидравлические испытания трубопроводов водоснабжения

При выполнении данной процедуры для нагнетания давления используют насос. Что и способствует своевременному выявлению дефектов.

После проведения гидравлического испытания трубопровода переходят к составлению акта. Только после его подписания становится доступной эксплуатация трубопровода.

Порядок проведения испытания трубопроводов водоснабжения и его цель

Гидравлические испытания — это вид неразрушающего контроля, который проводится для проверки прочности и плотности трубопроводных систем, работающих под давлением. Параметры проверки вычисляются для каждой системы отдельно в зависимости от ее типа

Проводя испытания трубопроводов водоснабжения, специалисты проверяют сразу несколько показателей:

  1. Обнаружение бракованных участков.
  2. Герметичность.
  3. Надёжность.

Фото: гидравлические проверки труб водоснабжения

Тестирование отопления проводят перед тем, как заново построенный объект вводится в эксплуатацию. Это касается не только введение новой коммуникации, а так же ее капитального ремонта.

Если обнаружены дефекты, их устраняют в самые короткие сроки. Тесты повторяются до тех пор, пока результаты работы не будут признаны положительными.

Сами испытания трубопроводов проводятся в два захода.

  • Сначала идут предварительные.
  • За ними следуют окончательные.

Первый этап предполагает нагнетание воды в трубопровод, под высоким давлением. Главное, чтобы напор был в полтора раза больше, чем обычные рабочие показатели.

При этом важно сохранить доступ к элементам системы, которые находятся как внутри, так и снаружи. Это надо сделать до того, как будут смонтированы сантехнические приборы.

ВАЖНО! Гидравлические тестирования трубопроводов водоснабжения так же назначают до того, как проводить финишную отделку внутри помещений. За гидравлические испытания систем водоснабжения отвечают специально обученные люди.

Подземные участки трубопровода полностью закрываются перед началом проведения окончательных испытаний. На данном этапе необходимо завершить все работы по монтажу.

Читать статью  Все для трубопровода без сварки

Но к установке сантехнических приборов ещё не приступают. Во время данных мероприятий напор повышают на 1,3 раза в сравнении с обычным.

Методика допускает наличие дополнительных правил.

  • Гидравлические проверки систем водоснабжения нужно производить только спустя 24 часа после того, как завершился монтаж. Температура окружающей среды обязательно должна быть выше нуля.
  • При проведении данного мероприятия, трубы наполняют водой полностью. Пока она не дойдёт до верхней части стояков. Перед этим состояние труб проходит визуальный осмотр для контроля. При выявлении заметных недочётов их исправляют сразу. Считается, что система успешно прошла проверку, если на протяжении 20 минут рабочего состояния не возникает протечек. И если вода сохраняет отмеченный ранее уровень.

В каких условиях необходимо проводить гидравлическую проверку трубопроводов?

Необходимо осознавать, насколько сложной процедурой является гидравлические испытания водопроводных систем. От грамотности проведения данной процедуры во многом зависит надёжность самой конструкции, её качество. Потому работу доверяют только специалистам, обладающим соответствующей классификацией.

Фото: Опрессовка системы отопления

Требования к самим испытательным работам включают несколько позиций. Этого требует любая методика.

  1. Все точки пользования в стояке включаются одновременно для проверки эффективности. Но необходимость в данном этапе определяется индивидуально, на каждом из предприятий отдельно.
  2. Состояние полотенцесушителей тестируется, когда проверяют горячее водоснабжение.
  3. Измерения температуры проходят только по крайним участкам в системе. Вода заливается с заранее определёнными характеристиками.
  4. Жидкость должна быть полностью слита после завершения всех этапов мероприятий.
  5. Заполнение трубопроводов начинается с нижних этажей, постепенно переходя к верхним. Тогда воздух будет правильно вытесняться из труб. И нет опасности появления воздушных пробок в трубопроводе.
  6. Первый этап в заполнении водопровода затрагивает только магистральный участок. Только на следующих этапах переходят мелким локальным сетям, отдельным стоякам.
  7. На улице или в помещении во время проведения работ температура не должна опускаться ниже +5 градусов.

Проведение процедуры на предварительном этапе

Видео: гидравлическая проверка водоснабжения и отопления

Испытания систем отопления и водоснабжения

Строительные нормы и правила регламентируют порядок, в котором проводятся проверки.

  • Сначала водопровод заполняют жидкостью. И оставляют в таком состоянии на два часа.
  • Переходят к созданию повышенного давления на два часа. Это происходит очень медленно. На данном этапе уже можно выявить некоторое количество протечек.
  • Напор уменьшают, пока не дойдут до расчётных показателей. После чего переходят к исследованию общего состояния трассы.
  • Такой напор сохраняют на протяжении тридцати минут и более. Без такого шага деформированная форма труб просто не сможет стабилизироваться.
  • Следующий этап – перекрытие кранов на входах. Воду медленно сливают, используя опрессовочный насос.
  • Трассу проверяют на предмет наличия серьёзных неполадок, а так же плотность и прочность всех участков.

ВАЖНО! Лучше заранее узнать о том, какое давление является штатным для той или иной магистрали, согласно СНиП. Это позволит сверить показания с пределами, показанными на самих приборах. И следовать методике точно.

В чём заключается окончательное гидравлическое испытание магистралей водоснабжения?

Фото: гидравлическое испытание труб отопления

Такие гидравлические проверки трубопроводов водоснабжения проводят уже после того, как завершается монтаж сантехнических приборов для горячей воды.

  1. Начинают с нагнетания рабочего напора в водопроводе. Его необходимо поднять до начальной отметки, если показатель опустился на 0,02 Мпа.
  2. До испытательных показаний напор поднимается за десять минут. В таком состоянии система сохраняется на протяжении двух часов.
Читать статью  Последовательность швов при сварке трубопроводов

Промывка оборудования

Фото: Промывка оборудования

Его организуют до того, как устанавливается водоразборная арматура. И здесь предполагается полное заполнение трубопровода водой. Далее придерживаются следующей последовательности действий.

  • Перекрывают вентиль, который соединяет систему горячего водоснабжения с наружными сетями.
  • Шланги для отведения загрязнённой воды в канализацию подсоединяются к спускным кранам, отвечающим за опорожнение стояков.

Но даже после подобной промывки нет гарантии того, что весь мусор будет удалён. Потому специалисты разрабатывают оборудование, повышающее результативность данного процесса.

Видео: Что такое опрессовка системы отопления

Что такое опрессовка системы отопления

Любой подобный аппарат создаёт смесь из воздуха и горячей воды, которая импульсивно подаётся в трубопровод, требующую очистки. Когда смесь пройдёт через оборудование, его отводят в канализацию. Пульсацию или силу подачи легко регулировать, удлиняя или сокращая временные промежутки.

О специальном оборудовании для опрессовки

Конструкция нагнетательного механизма – основное различие между моделями насосов, без которых гидравлическое испытания магистралей водоснабжения согласно СНиП становятся невозможным.

Фото: оборудовании для опрессовки

Этот признак позволяет провести деление на следующие группы:

  • Мембранные.
  • Пластинчато-роторные.
  • Поршневые.

Ручной опрессовщик – самый дешёвый вариант, подходит для отопительных и водопроводных контуров в частных домах. Оператор, используя данное устройство, может закачивать в систему до трёх литров жидкости в минуту.

Если дом многоэтажный, рекомендуется отдать предпочтение вариантам устройств с ДВС-приводом, либо электрической его разновидностью.

Двухступенчатые насосы позволяют решать более серьёзные задачи. Методика их работы при этом сохраняется примерно одинаковой.

О регулировании и других особенностях процесса

В СНиПах содержится вся информация, связанная с проведением проверок, как для внутренних, так и для наружных сетей. В отраслевых нормах описывают методику проведения мероприятий на предприятиях конкретной сферы деятельности.

СНиПы так же показывают, каким должно быть испытательное давление. Сможете скачать СниП 3.05.04-85 тут snip_3_05_04_85.

Читать статью  Технология сварки труб

Этот показатель зависит сразу от нескольких факторов:

  • Высотной разницы между элементами, расположенными сверху и снизу.
  • Толщиной, которой обладают стенки.
  • Материала, из которого создан трубопровод.

Видео: гидравлический тест трубопроводов отопления

Гидравлические испытания тепловых сетей

Значение давления по СНиП обычно не превышает 10 Мпа. Конкретный показатель индивидуально вычисляется для каждого из типов магистралей, для определённых видов гидравлических испытаний систем водоснабжения.

Как заполняется акт с результатами работы?

Документ должен отображать информацию, связанную с:

  1. Признаками нарушения герметичности, надёжности в резьбовых и сварных соединениях, если они присутствуют. Появлялись ли капли на поверхностях труб и арматуре?
  2. Результатами непосредственной проверки.
  3. Способами устранения выявленных неисправностей.
  4. Адресом и датой проведения проверки. И фамилиями граждан, которые поставили свои подписи на акте. Обычно подписи ставят собственники домов или квартир. Либо данная функция возлагается на представителей ремонтно-обслуживающей организации.
  5. Проектом, в соответствии с которым устанавливался контур.
  6. Методом опрессовки, применённом на практике.

О нормах по давлению для опрессовки

При испытаниях водоснабжения показатель давления по СНиП зависит от того, какой показатель считается рабочим для той или иной системы. В свою очередь, материалы-основы в трубах определяют величину самого рабочего давления.

Фото: гидравлическое испытание труб систем отопления

Не меньше внимания уделяется радиаторам, использованным при проведении монтажных работ. Когда опрессовкой занимаются в новых системах, показатель давления по ГОСТ двухкратно превышает рабочую норму. Для действующих систем допустимо превышение в 20-50 процентов.

Определённое максимальное давление выдерживает каждый тип труб и радиаторов. Этот фактор обязательно надо учесть, когда выбирается оптимальный рабочий показатель для той или иной системы. И при выборе параметров, на которых проводится опрессовка.

На узле ввода опрессовка заслуживает отдельного внимания. Минимально необходимый уровень для такой работы – 10 атм.

Без специальных электрических насосов создание параметра данного типа невозможно. Результат считается положительным, если за полчаса параметр падает не более, чем на 0,1 атм.

Частные дома: проводим опрессовку

Частные дома предполагают применение закрытых водопроводных систем. Согласно ГОСТу, показатель рабочего давления для них максимум равен 2 атмосферам.

При проведении гидравлических испытаний не обойтись без насосов с приводами ручного и электрического типа, помогающих нагонять давления до 4 атмосфер. Допустимо соединение с магистралью отопления.

Видео: гидравлический тест систем холодного водоснабжения
