Противопожарная муфта: защитный элемент водопроводных и канализационных труб

Противопожарная муфта (ППМ) или отсечка — это изделие, которое используется для пассивной защиты от распространения огня в случае возгорания коммуникации. Монтируют этот элемент в тех точках, где трубопровод пересекает разнообразные ограждения. Такие муфты используются в разных полимерных коммуникациях: водопроводах, канализационных системах и т. д.

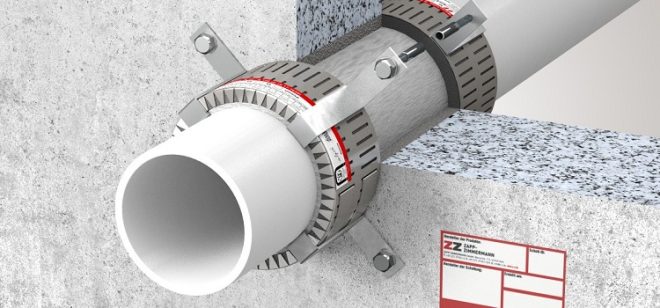

Противопожарная муфта

Противопожарные муфты предотвращают распространение огня по линиям коммуникаций в случае пожара

Сфера использования противопожарных муфт

На сегодняшний день огромную популярность на строительном рынке завоевали трубы из современных полимеров: полипропиленовые (ПП), полиэтиленовые (ПЭ) и поливинилхлоридные (ПВХ). Это связано с тем, что стоимость на пластиковые изделия ниже, чем на металлические аналоги, а транспортировка и монтаж таких полимерных труб отличается простотой из-за их малого веса.

Пластмассовые трубопроводы широко распространились и используются практически везде. Стоит отметить, что их прокладывают не только в хозяйственных целях, но и на различных предприятиях. Водопроводные и канализационные системы из полимерных материалов проходят через множество перекрытий.

Важно! Монтаж противопожарных отсечек является обязательным мероприятием, что регламентируется нормативной документацией пожарной безопасности ФЗ 123 от 22.07.2008.

В случае возгорания и распространения огня пластмассовый трубопровод размягчается от высокой температуры. Температура, необходимая для того, чтобы полимерная коммуникация начала плавиться, составляет примерно 180 °C. При такой температуре трубы размягчаются, а затем выгорают, из-за чего огонь может распространиться на соседние этажи через образовавшиеся дыры в перекрытиях.

Самоактивирующиеся противопожарные отсечки функционируют по принципу обычных фиксационных элементов для трубопроводов. В канализационных системах этот принцип выглядит так: муфта соединяет между собой трубопровод, который не имеет специального стыковочного элемента — раструба. Эксплуатационный срок таких муфт может составлять 50 лет. Основное отличие противопожарной муфты от обычного фиксатора в том, что внутри отсечки расположен специальный полимерный вкладыш, который расширяется под воздействием высоких температур.

Читать статью  Соединительные муфты для полиэтиленовых труб: классификация и особенности

Противопожарная муфта

Подобные муфты применяются в коммуникациях разного назначения и для труб всех диаметров

Противопожарные муфты играют роль барьера, исключая возможность распространения огня и дыма через перекрытия и стены. При пожаре, ППМ муфты блокируют точки прохода полимерных труб через перекрытия и стены, посредством расширения полимерного вкладыша.

Требования к противопожарным муфтам

ППМ используются для того, чтобы не дать пожару распространиться на соседние этажи, поэтому их монтаж рекомендуется, особенно в тех случаях, когда коммуникация расположена на предприятии.

Пожарная муфта содержит в себе специальное вещество, которое при большой температуре увеличивается в объёме до 10 раз. Направление расширения этого вещества как внутреннее (внутрь трубы), так и наружное. Исходя из этого, можно отметить то, что вещество противопожарной муфты заполняет собой отверстия в междуэтажных перекрытиях и стенах, перекрывая свободный доступ кислорода и купируя очаг возгорания.

Кроме этого, согласно положениям противопожарной безопасности (ППБ), такие приспособления монтируются для создания поясов в жилых и промышленных сооружениях.

Рассмотрим основные разновидности труб, на которые рекомендуется установка пожарных отсечек:

  • трубопроводы ливневой канализации. В таком случае монтаж отсечек проводится при переходе коммуникации через плиту перекрытия (на входе в здание);
  • пластмассовые канализационные трубопроводы. В правилах прописано, что при прохождении технических этажей и выходе на крышу рекомендуется монтаж противопожарных муфт;
  • пластмассовые водопроводы. Рекомендуется оснащать водопроводные коммуникации, сделанные из пластмассы отсечками в местах прохода через междуэтажные перекрытия.

Противопожарная муфта

Чаще всего подобные муфты устанавливаются в местах прохода труб через перекрытия

Кроме этого, в нормативной документации сказано, что установка отсечек обязательно необходима в случае, если коммуникация выполнена из такого полимера, как полипропилен.

Достоинства противопожарных муфт

Как и любое другое изделия, противопожарные муфты обладают некоторыми преимуществами использования. Рассмотрим основные преимущества таких устройств:

  • отсечки изготавливаются из огнеупорных материалов. Термодинамический материал обеспечивает надёжность при закупорке технических отверстий;
  • лёгкость монтажа и, кроме этого, возможность быстрого демонтажа устройства;
  • для установки противопожарной муфты не требуется никаких специальных инструментов и аппаратуры. Достаточно иметь перфоратор и фиксационные элементы (дюбели);
  • противопожарная отсечка обладает высокой устойчивостью к коррозийным воздействиям;
  • противопожарные муфты обладают высоким коэффициентом влагостойкости, что позволяет монтировать эти устройства в условиях повышенной влажности;
  • эксплуатационный срок этого приспособления, как правило, составляет около 50 лет, однако, возможны некоторые разбежности срока годности в зависимости от производителя.
Читать статью  Особенности и применение асбестоцементных труб

Противопожарные муфты обладают множеством положительных качеств, их использование рекомендуется соответствующей документацией. Эффективность и надёжность этих устройств, а также длительный эксплуатационный срок, позволили им занять уверенные позиции на строительном рынке.

Устройство и материалы, используемые для изготовления отдельных элементов ППМ

Конструктивные элементы, входящие в состав отсечек изготавливаются из разных материалов и, соответственно, имеют некоторые отличия в технических характеристиках.

Обратите внимание! Пожарная муфта, как правило, состоит из двух основных составляющих: корпуса из металла и полимерного вкладыша.

Противопожарная муфта

Корпус муфты изготавливается из металла, внутри детали располагается полимерный вкладыш

Рассмотрим материалы, из которых выполняются отдельные составляющие ППМ:

1. Корпус. Корпус противопожарной муфты выполняется из стали, полученной методом холодной прокатки или же из оцинковки. Толщина корпуса (манжеты) может быть от 0,5 до 2 мм. Кроме этого, стоит отметить, что на стадии производства корпус окрашивают атмосфероустойчивой краской.

2. Замок. Он, как правило, производится из прочной гальванизированной стали. Замковое соединение (как и корпус) имеет защитный слой краски, который гарантирует долгий эксплуатационный срок этого элемента противопожарной муфты.

Основные технические характеристики противопожарных муфт представлены в таблице ниже.

Таблица 1

Внешний диаметр, мм

3. Загнутые (внутрь) зубцы. Зубцы выполняют две функции:

  • крепёжную функцию, удерживая полимерный огнеупорный вкладыш внутри детали;
  • направляющую функцию, обеспечивая расширение вкладыша при пожаре в нужных направлениях, что способствует быстрой закупорке технологического отверстия.

4. Лепестки крепления. Такие элементы фиксируются с отверстием, без особых усилий отгибаются и обладают длиной 35 мм. Такая длина обеспечивает простой и удобный монтаж. Помимо этого, стоит отметить, что большинство компаний производят индивидуальные детали под заказ. Такие детали могут иметь лепестки крепления от 70 мм и больше. Противопожарные отсечки с такими лепестками монтируются на трубы, которые прокладываются в металлических кожухах. Эта технология используется при строительстве монолитных зданий.

Читать статью  Установка стальных обжимных соединительных и регулировочных муфт

Противопожарная муфта

Противопожарные муфты могут различаться по внешнему виду и иметь разный тип замков

Этапы монтажа противопожарной муфты

Монтаж противопожарных отсечек не требует использования специальной аппаратуры и производится довольно просто. Рассмотрим поэтапно монтаж ППМ на трубу:

  1. Вначале необходимо перевести крепёжные лепестки изделия в рабочее положение. Для этого их нужно отогнуть под прямым углом (90°).
  2. На втором этапе необходимо произвести разгибание муфты, после чего надеть её на трубу.
  3. Далее, необходимо промаркировать места на стене или междуэтажном перекрытии, в которых будет производиться крепление противопожарной муфты. Это выполняется очень просто — через отверстия в лепестках крепления.
  4. На этом этапе необходимо просверлить отверстия в ранее отмеченных точках.
  5. В отверстия вбиваются обычные дюбеля.
  6. Далее, необходимо надеть на трубопровод полимерный термодинамический вкладыш.
  7. Затем корпус ППМ надевается на полимерный вкладыш.
  8. На восьмом этапе выполняется затягивание корпуса посредством металлического замкового соединения. Стоит отметить, что конструкция замка у разных моделей может отличаться.
  9. Далее, необходимо зафиксировать полученную конструкцию на стене или перекрытии. Для этого понадобятся анкерные болты.
  10. Ниша, в которую вмонтирована пожарная муфта, заделывается цементным раствором.

Полезная информация! Для того чтобы зафиксировать ППМ на рабочей поверхности рекомендуется использовать только металлические дюбеля. Это связано с тем, что при пожаре пластиковые крепежи, скорее всего, расплавятся.

Противопожарная безопасность должна быть обеспечена на объектах любого назначения, и трубопроводные системы — не исключение. Муфты — простые, но эффективные изделия, используемые как в бытовых, так и промышленных условиях.
