Муфта соединительная для металлических типов труб: виды и правила монтажа
Муфта — это соединительная деталь, с помощью которой монтируется конструкция трубопровода. Без соединительных элементов трубопровод будет прямым отрезком, состоящим из одной трубы определённой длины. Современные трубопроводные конструкции отличаются наличием множества частей, которые имеют разные варианты стыковки друг с другом. Также они могут иметь различные углы поворотов, поэтому при монтаже не обойтись без этого типа деталей.
При помощи муфт различных видов монтируются трубопроводы из стальных и прочих металлических труб
Особенности соединительных элементов
Выбор соединительных деталей для металлических труб очень широк и разнообразен. В магазинах сантехники можно найти муфту для любого типа соединения. Муфты, которые применяются в качестве соединительных элементов при монтаже трубопроводов, являются разновидностью фитингов. Они выполняют объединительную функцию, а крепятся с помощью специальной резьбы. Резьба может находиться на внутренней или наружной стороне детали. Кроме этого, бывают изделия, которые включают в себя оба варианта резьбы.
Муфта представляет собой полый, цельнометаллический или выполненный из других материалов цилиндр (материал выбираетсяв зависимости от типа трубопроводов). Очень популярны полипропиленовые изделия, которые соединяют в единую конструкцию части пластиковых труб. Бывают такие детали соединительными и переходными. Во втором случае их монтируют с использованием дополнительных материалов, которые улучшают качество соединения. К таким материалам относятся: ФУМ-лента, льняная нить.
Важно! Переходные муфты применяют при стыковке труб с разными диаметрами.
Помимо этого, существует комбинированная муфта, которая используется при соединении деталей из разных материалов. Такой тип оснащён специальной резьбой. С помощью комбинированного типа можно с лёгкостью соединить между собой изделия из пластика и металла и др.
Виды муфт
На сегодняшний день существует несколько видов этих соединительных элементов, каждый из которых отличается уникальными качествами. Кроме этого, существуют универсальные варианты, которые могут применяться практически в любых случаях.
Самый распространенные вариант муфты — это деталь в виде полого цилиндра с разным типом крепления
Основные виды муфт:
- Резьбовые – раньше такие детали были самым популярным видом и применялись повсюду. Сейчас они применяются гораздо реже, в основном, для стальных труб. Отличаются довольно сложным монтажом. Такой тип соединения не является достаточно надёжным.
- Компрессионные – по своему строению напоминают резьбовые. При монтаже таких изделий соединение затягивается специальными гайками. Для более высокого показателя герметичности в таких деталях используются уплотнительные кольца из резины.
- Пресс-модели – такие детали часто путают с обжимными. Однако, они отличаются от них тем, что при их установке используются специальные инструменты.
- Сварные – применяются при сборке трубопроводов из полимерного материала.
- Электросварные – разновидность предыдущего типа.
Разновидности по форме соединения
Муфты, которые соединяют различные по длине и диаметру части стальных трубопроводов, используют чаще других соединительных элементов. Это связано с тем, что конструкции из металла выпускают в виде небольших отрезков. Подразделяются на следующие разновидности:
Угловая. Такой тип используется, если нужно изменить направление трубопровода. Пользуется большой популярностью из-за того, что этот вариант намного проще, чем более трудозатратное сгибание труб.
Прямая или простая. Лёгкий вариант соединения двух металлических изделий. Такие детали незаменимы, если нужно отремонтировать повреждённый участок трубопровода и быстро соединить его с другой трубой. Такой тип фитингов также применяется при стыковке труб, отличающихся по диаметру или же материалу.
Прямая муфта может служить переходником между трубами разного диаметра
Фитинги-тройники. Применяются при стыковке трёх труб. Одна из них в результате такого соединения будет располагаться к двум другим перпендикулярно. Благодаря такому типу стыковки можно отвести трубопровод под углом, равным 45 или 90°. Тройники используются для труб как с равными, так и с разными диаметрами.
Фитинги-крестовины. Название говорит само за себя. Соединяют между собой 4 трубы, располагающиеся в одной плоскости и находящиеся по отношению друг к другу под углом 90°. Очень просты в монтаже и не требуют никакого специального оборудования. Помимо этого, встречаются крестовины, расположенные в двух плоскостях, но такой тип соединения используется очень редко (Чаще всего в производственных целях на разных предприятиях).
Соединение стальных труб
Для трубопроводов из стали, как уже было сказано выше, используются резьбовые и компрессионные типы фитингов. Разберём подробнее эти два вида.
Резьбовые

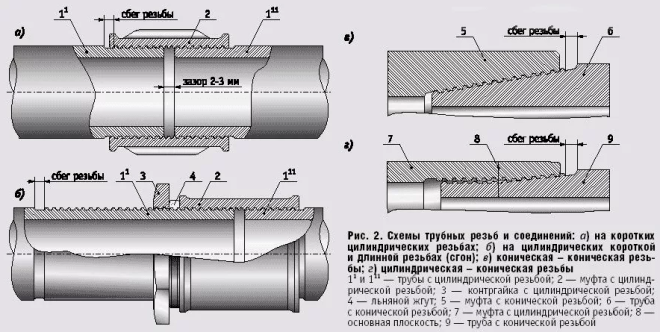

Муфта соединительная (для металлических и других типов труб) стальная. Имеет вид полого цилиндра с толстыми стенками. Такая деталь производится в основном из чёрной или нержавеющей стали и имеет обычную, одностороннюю резьбу внутри.
Резьбовое соединение требует уплотнения любым подходящим материалом
При соединении трубы к ней происходит накручивание труб с обеих сторон муфты. Из-за того, что это соединение не является достаточно надёжным, его проводят с применением дополнительных изоляционных материалов, которые повышают степень герметизации в районе резьбы.
Важно! Из-за того, что стальные муфты не отличаются своими антикоррозийными качествами — их часто заменяют на латунные изделия. Труб из сплава латуни не производят, а вот латунные муфты распространены везде и являются очень популярной соединительной деталью. Их положительные качества, помимо устойчивости к коррозии: простота установки, универсальность, относительная дешевизна.
Если резьбовое соединение выполнено из стального сплава, то можно, не опасаясь, прикладывать большие усилия. Недостаток такого соединения в том, что разборка этого типа резьбы очень сложна. Это происходит из-за того, что при монтаже водный конденсат способствует «прикипанию» компонентов соединения друг к другу.
Исходя из этого, детали для соединения труб из стали желательно выбирать из сплава латуни или чугуна. Такие детали обладают лучшими эксплуатационными показателями.
Соединение со сгоном: такой тип резьбового соединения применяется в случае, если элементы трубопровода не могут осуществить поворот вокруг своей оси.
Компрессионные муфты
В этих изделиях используют в качестве дополнительной герметизации — резиновое кольцо и специальную накидную гайку. Такие детали похожи на муфты для металлопластиковых труб, но по своим функциональным возможностям они имеют существенные отличия.
Соединение при помощи компрессионной муфты легко разобрать при необходимости
Компрессионные фитинги имеют ряд особенностей:
- соединение с помощью такого типа фитингов является легкоразъёмным. В случае необходимости деталь можно легко демонтировать и заменить;
- соединение стальных труб с помощью компрессионных элементов производится без участия резьбы.
- при монтаже компрессионного фитинга очень важным моментом является зачистка трубы от краски или ржавчины;
- являются менее надёжным типом соединения трубопровода. Требуют дополнительных материалов фиксации. Такие муфты являются популярным приспособлением при временном ремонте трубопроводов.
Обратите внимание! В случае временного соединения обычно применяют универсальные муфты. У такого фитинга с одной стороны находится резьба, а с другой — приспособление для компрессионной стыковки.
Монтаж муфт на стальные трубы
При монтаже стальных труб в первую очередь концы заготовок подвергаются обрезанию. Очень важно, чтобы срез получился ровным. Далее на место среза прикладывают нужный фитинг (муфту соединительную для стальных труб), располагая его так, чтобы центральная часть была напротив трубы. Затем производится её разметка, по которой будет определяться положение соединительной детали. Её можно сделать с помощью маркера.
Муфта должна располагаться на трубе ровно, без перекосов, иначе соединение не будет герметичным
Следующим этапом является обработка концов труб и муфты специальной смазкой на основе силикона. На заключительном этапе монтажа производят вставку труб в фитинг, по ранее размеченным меткам. Трубу №2 выравнивают по оси с первой и надевают на неё фитинг (тоже строго по меткам). Закрепление фитинга зависит от его типа.
Муфты для чугунных труб
В качестве соединения труб в чугунных водопроводах применяют два типа соединительных элементов.
С уплотнителем из резины. Принцип действия этого соединения напоминает по своему типу стыковку пластиковых трубопроводов. Существенное отличие его в том, что оно гораздо более массивно, и из-за своего веса является более сложным в монтаже.
Муфты для соединения труб под чеканку. Такой тип соединения трубопроводных систем используют уже более 100 лет. Его особенность — это наличие двух раструбов, которые направлены в противоположные стороны.
Канализационная система для выводов сточных вод и других веществ монтируется из труб, которые изготавливаются из серого чугуна. Такой чугун имеет повышенные показатели прочности. При соблюдении всех нюансов установки у трубопроводов из этого материала эксплуатационный срок может достигать 50 лет. Трубы из чугуна производятся с наличием раструбов или же без них. А для объединения элементов с гладкой поверхностью используют следующие виды муфт:
- Надвижная. Установка такого типа муфт осуществляется скрытым способом. При таком соединении демонтирование невозможно без разъединения магистрали.
- Ремонтная свертная. В состав таких муфт входят две основные части, в которых применяется резиновая или пластиковая прокладка. Помимо этого, фитинги такого типа оснащены специальными хомутами и разъёмами для соединения. Их зачастую монтируют на проблемных участках трубопровода, которые нуждаются в частом ремонте.
- Пластиковая. Этот тип соединительных деталей может быть применён несколько раз. Многоразовое применения — это главный отличительный фактор такой муфты.
Муфты с резиновыми прокладками более удобны в монтаже, чем предназначенные под зачеканку
Монтаж муфт на чугунные трубы
В случае, если нужно объединить два отрезка трубопровода с гладкой поверхностью, используют соединительную деталь под зачеканку. Такие соединительные элементы производятся из крепкого серого чугуна. Расширитель на таких элементах располагается с двух сторон.
Установка муфты соединительной для металлических труб из чугуна, производится путём вставки концов труб в раструбы (до упора).
Затем трубу снабжают дополнительным уплотнителем, чтобы конструкция приобрела нужную прочность и надёжность. В качестве уплотнителя используется каболка или графитовый сальник.
Если муфта нуждается в чеканке, то такой процесс выполняется раствором на основе цемента или же асбестоцементного соединения. В таком случае выполняется полная заливка уплотнительного элемента тем раствором, который больше подходит для отдельно взятого случая.
Важно! Очень важно отметить то, что заливка стыков раствором должна происходить только после того, как трубопровод полностью смонтирован. В противном случае раствор попросту растрескается и нарушится необходимая для нормального функционирования трубопровода герметизация.
Муфты для медных труб
Соединительные элементы для трубопроводов из медного материала отличаются показателям надёжности. Один из самых надёжных и долговечных типов соединений. Помимо этого, он является достаточно престижным вариантом и соответственно это отражается на его цене.
Для медных труб чаще всего используются муфты из того же материала
Фитинги из медных материалов стоят дороже, чем другие соединительные детали. Различают такие типы муфт для медных труб:
- резьбовые фитинги;
- компрессионные;
- капиллярные
- пресс-фитинги.
Очень важно помнить, что в соединениях частей трубопроводов из меди нужно всегда использовать фитинги из такого же материала. Это является необходимым правилом. В таком случае медный трубопровод прослужит долго и без выхода из строя его элементов. Муфты из других материалов используются только в случае необходимости, например, для временного трубопровода.
Муфтовый способ является самым популярным типом соединения. Они имеют огромное количество видов и типов по способу крепления, по форме и особенностям применения, что позволяет осуществлять любые виды соединений необходимые в монтаже трубопроводов. Для того, чтобы выбрать нужную вам деталь, стоит учесть ряд важных показателей: материал труб, которые предстоит соединить, диаметр, толщина стенок, температура транспортируемой среды, длина и форма будущей конструкции.
Учитывая все вышеперечисленные показатели, можно подобрать идеальный вариант соединения, которое будет служить вам долго и качественно.
