Металлические защитные оболочки марки ИзоМет

Автор: | 17 марта 2024

Металлические защитные оболочки марки ИзоМет

Металлические защитные оболочки марки ИзоМет

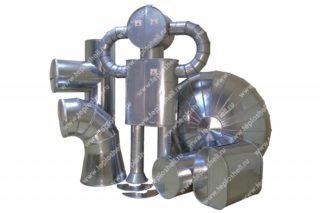

Компания «Инженерная изоляция» предлагает качественную продукцию —
защитную оболочку для труб в системах водо-, теплоснабжения и вентиляции. Некоторые разновидности подходят для установки на емкости и оборудование.

Типы защитных оболочек трубопровода

  • тройники
  • врезки
  • заглушки
  • отводы 45° и 90°
  • короба для фланцев и арматуры
  • переходы (концентрического и эксцентрического типа)
  • корпуса для емкостей
  • оболочки размером по 470 и 1000 мм

Основные преимущества

  • Повышение долговечности трубопровода и его стойкости к механическим повреждениям.
  • Универсальность – применяются на строящихся объектах или уже эксплуатируемых.
  • Материал не горит, выдерживает сильное нагревание и морозы.

Металлическая защитная оболочка подходит для наружного использования и применения внутри помещений.

КОЖУХ

Кожух – изделие из тонколистового металла (оцинкованная, нержавеющая сталь, алюминий толщиной от 0,5 до 1мм) изготовленное согласно ТУ 25.99.29-001-88706877-2022 представляющее собой цилиндрический прямой участок (обечайка, окожушка) с отверстиями (перфорацией) для саморезов (заклепок), зигованными краями, предназначенный для защитно-декоративного покрытия изоляции трубопровода. Изделия готовы к установке. Проектные организации при разработке проектной документации называют кожух: оболочка, окожушка из оцинковки или детали защитных покрытий конструкций тепловой изоляции трубопроводов из стали тонколистовой оцинкованной ГОСТ 14918-80, покрытие изоляции фасонных поверхностей листовым металлом с заготовкой покрытия, покрытие поверхности изоляции трубопроводов: сталью оцинкованной.

Требуемый диаметр кожуха рассчитывается по формуле:

Где D – диаметр кожуха

dтр – диаметр трубопровода

t – толщина теплоизоляции.

ОТВОДЫ

Отвод – изделие из тонколистового металла (оцинкованная, нержавеющая сталь, алюминий толщиной от 0,5 до 1мм) представляющее собой криволинейную оболочку, изготовленную под определенным углом. Отводы состоят из сегментов (рыбок) с отверстиями для саморезов (заклепок) и зигов. Изделия готовы к установке. Изготавливаются на специализированной автоматической линии с ЧПУ. Стандартные отводы изготавливаются с углом 90º и 45º. Возможно исполнение изделия под любым углом до 90º с согласования с поставщиком.

Читать статью  Опоры для трубопроводов: какие функции выполняют, какими бывают и где используются

Требуемый диаметр отвода рассчитывается по формуле:

Где D – диаметр отвода

dтр – диаметр трубопровода

t – толщина теплоизоляции.

КОНУСНЫЕ ПЕРЕХОДЫ

Конусный переход – изделие из тонколистового металла (оцинкованная, нержавеющая сталь алюминий толщиной от 0,5 до 1мм) изготовленное согласно ТУ 25.99.29-001-88706877-2022 представляющее собой фасонное изделие, предназначенное для перехода с наибольшего диаметра оболочки на наименьший или наоборот. Изделия готовы к установке. Изготавливаются на специализированной автоматической линии с ЧПУ. Переходы бывают двух видов — концентрические и эксцентрические (со смещенным центром). Для удобства монтажа и сокращения трудозатрат на каждом изделии имеются зиги и отверстия для саморезов (заклепок). По умолчанию Конус изготавливается длиной равной большему диаметру изготавливаемого конуса.

Требуемый диаметр Конуса с каждой стороны рассчитывается по формуле:

Где D – диаметр Конуса

dтр – диаметр трубопровода

t – толщина теплоизоляции.

Т-ВРЕЗКИ

Т-врезка — изделие из тонколистового металла (оцинкованная, нержавеющая сталь алюминий толщиной от 0,5 до 1мм) изготовленное согласно ТУ 25.99.29-001-88706877-2022 представляющее собой фасонное изделие, предназначенное для изоляции врезок трубопроводов как под прямым углом 90º(стандартное исполнение) так и под другим углом. . Для сокращения трудозатрат Т-врезки оснащены отверстиями для саморезов (заклепок) и зигами что сокращает время монтажа. Изделия готовы к установке и изготавливаются на специализированной автоматической линии с ЧПУ. При заказе также необходимо учитывать диаметр оболочки (кожуха, обечайки), в который будет «врезаться» Т-врезка. По умолчанию Т-врезка изготавливается длиной 300мм.

Требуемый диаметр Т-врезки рассчитывается по формуле:

Где D – диаметр Т-врезки

dтр – диаметр трубопровода

t – толщина теплоизоляции.

ТАРЕЛКИ И ДИАФРАГМЫ

Тарелка и Диафрагма (заглушка) — изделие из тонколистового металла (оцинкованная, нержавеющая сталь алюминий толщиной от 0,5 до 1мм) изготовленное согласно ТУ 25.99.29-001-88706877-2022 представляющее собой фасонное изделие, состоящее из двух частей, предназначенное для покрытия окончания тепловой изоляции возле фланцевого соединения и возможного монтажа съемного короба. Также изделия могут использоваться для обрамления не изолируемых врезок. Изделия готовы к установке и изготавливаются на специализированной автоматической линии с ЧПУ. Для удобства монтажа и сокращения трудозатрат изделия могут поставляться с вырезом по центру необходимого диаметра. По умолчанию изделия поставляются без вырезов.

Читать статью  Варианты соединения пластиковых труб с металлическими

Требуемый диаметр Тарелки и Диафрагмы рассчитывается по формуле:

Где D – диаметр изделия

dтр – диаметр трубопровода

t – толщина теплоизоляции.

ЦЕППЕЛИНЫ

Цеппелины – изделие из тонколистового металла (оцинкованная, нержавеющая сталь алюминий толщиной от 0,5 до 1мм) изготовленное согласно ТУ 25.99.29-001-88706877-2022 представляющее собой фасонное изделие круглой формы, состоящее из сегментов (лепестков) предназначенное для защиты аппаратов, резервуаров с торцевых сторон. Изделия поставляются в разобранном виде. На каждом сегменте цеппелина имеются зиги и отверстия для саморезов (заклепок). Изделия готовы к установке и изготавливаются на специализированной автоматической линии с ЧПУ. Изделия могут поставляться с вырезом по центру требуемого диаметра.

Требуемый диаметр Цеппелина рассчитывается по формуле:

D = dемкости+2t

Где D – диаметр Цеппелина

dемкости – диаметр емкости, аппарата

t – толщина теплоизоляции.

Требуемая высота Цеппелина рассчитывается по формуле:

Где H – высота Цеппелина

L – расстояние от сварного шва емкости, аппарата до верхней центральной точки.

t – толщина теплоизоляции.

КОРОБА

Короба (Съемный кожух на фланцевые соединения и регулирующую арматуру) — изделие из тонколистового металла (оцинкованная, нержавеющая сталь, алюминий толщиной от 0,5 до 1мм) изготовленного согласно ТУ 25.99.29-001-88706877-2022 представляющее собой фасонное изделие, состоящее из двух частей и более, предназначенное для защиты и обеспечения тепловой изоляции запорной и регулирующей арматуры, фланцевых соединений. В проектной документации данные изделия называют: Полуфутляры (металлический кожух с замками) из стали оцинкованной тонколистовой ГОСТ 14918-80. Кожух на замках. Полуфутляр с вкладышем из теплоизоляционного материала. Маты минераловатные прошивные в футлярах из тонколистовой оцинкованной стали. Чехол, термочехол теплоизоляционный для арматуры. Съемная теплоизоляция запорной арматуры и фланцевых соединений.

Короб позволяет обслуживать арматуру, не повреждая изоляцию так как утеплитель закреплен к коробу а не к объекту изоляции. Изделия изготавливаются двух видов: V-образный короб и F-образный короб. V-короб применяется на запорной и регулирующей арматуре. F-короб применяется при изоляции фланцевых соединений. Короба с согласования с поставщиком могут изготавливаться с изоляцией – маты МПБ-25, Аэрофлекс, K-flex.
