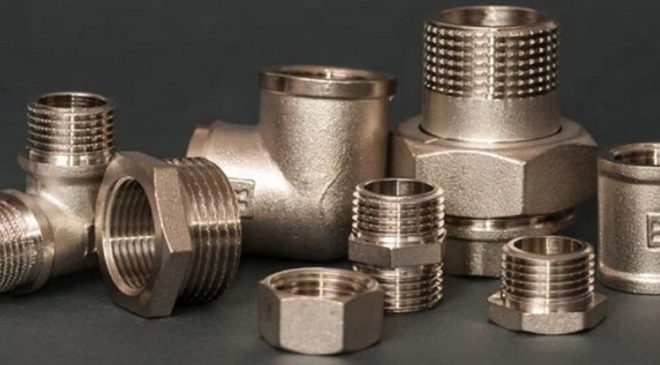

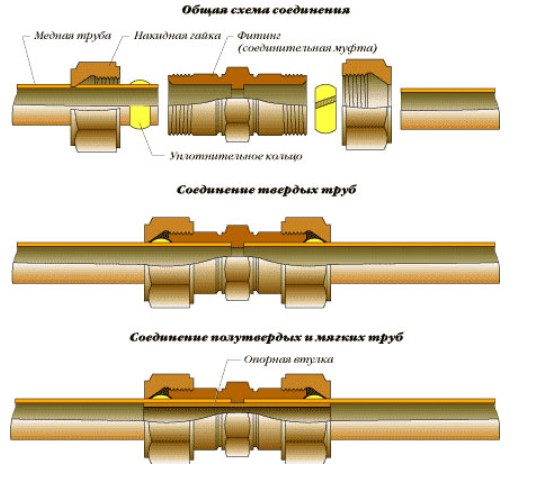

Резьбовые соединительные фитинги различных типов
Для создания легко разбирающегося узла трубопроводной сети в частных домовладениях и коммерческих помещениях нередко используют соединительные элементы резьбового типа. Многообразие выпускаемых фитингов позволяет проложить даже геометрически сложный трубопровод из различных материалов и сделать его надежным и ремонтопригодным.
Назначение резьбовых фитингов
При монтаже трубопроводов различного назначения требуется соединять отдельные элементы трубной сети. Узлы, которые оказываются скрыты в конструктивных элементах: стенах, полу, перекрытиях или над потолком – делают неразъемными, чтобы исключить возможность утечки. Однако есть и открытые участки коммуникаций, на которых соединения должны быть разборными, чтобы была возможность ремонта или замены узлов, подключения потребляющих приборов или отведения дополнительных веток трубопровода.
Кроме того, при монтаже вблизи электропроводки или объектов из горючих материалов невозможно применение сварочного аппарата. В таких местах чаще всего используют соединительные, или фасонные, элементы резьбового типа.
Резьбовые фитинги выпускают только для труб диаметром до 6 дюймов, то есть до 16,3 см. Однако специалисты рекомендуют ограничить использование фасонных элементов этого типа соединением труб до 5 см в диаметре, так как при большей пропускной способности трубопровода снижается надежность резьбового узла.
Обратите внимание! Для выполнения разъемного соединения труб большего диаметра необходимо использовать фланцевые фитинги, так как только они способны обеспечить надежность и герметичность узла при большой пропускной способности трубопровода.
Резьбовые фитинги из различных материалов применяют для соединения элементов трубопровода в следующих случаях:
- подключение бытовых и сантехнических приборов,
- соединение труб, имеющих резьбу,
- стыковка труб из разных материалов,
- стыковка труб, имеющих разный диаметр,
- выполнение поворотов трубы,
- подключение или отведение отдельных веток трубопровода,
- перекрытие торцов труб или неиспользуемых патрубков.
Достоинства и недостатки резьбовых соединений
Фасонные элементы этого типа и получаемые с их помощью узлы имеют плюсы и минусы, которые следует тщательно взвесить перед проектированием или ремонтом трубопровода:
Рекомендуем ознакомиться: Как правильно выбрать и ставить кран для радиатора системы отопления?
- возможность демонтажа соединения,
- простота установки при наличии резьбы на соединяемых элементах,
- для сборки-разборки узла не требуется специальных инструментов кроме ключей,
- разнообразие форм, материалов и размеров (в пределах до 6 дюймов),
- возможность многократного использования фитинга.
- высокая стоимость,
- необходимость в использовании дополнительных герметизирующих обмоток,
- возможность ослабления узла из-за вибрации и температурного расширения, поэтому требуется периодически подтягивать узел и иногда заменять герметизирующую прокладку,
- большее количество используемых деталей по сравнению с другими способами соединения,
- длительность монтажа и необходимость подготовки резьбы на соединяемых элементах в случае ее отсутствия.

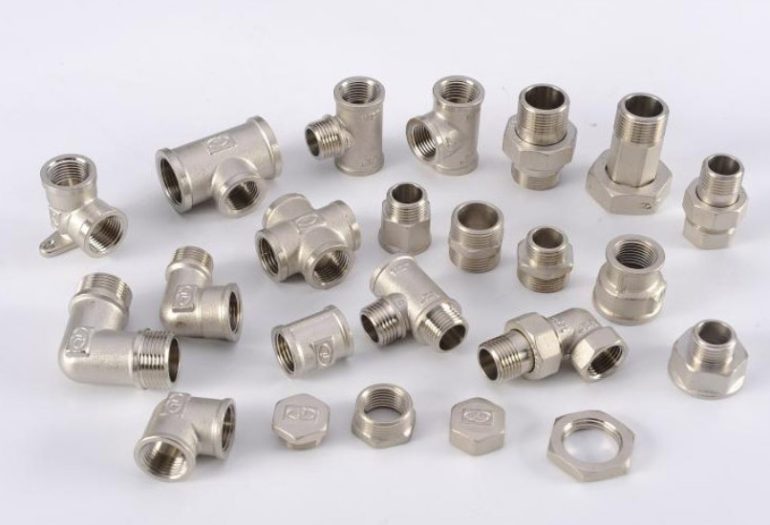

Виды фитингов и их особенности
На разных участках трубопровода соединительные элементы выполняют различные функции, именно решаемая фитингом задача определяет его конструкцию.
Но кроме формы корпуса фасонные элементы различаются способом нанесения резьбы:
| Наименование | форма корпуса | резьба | функции |
| муфта полнопроходная | прямой цилиндр | внутренняя | соединение неподвижных элементов одинакового диаметра |
| муфта переходная | два разноразмерных цилиндра, соединенных между собой прямым усеченным конусом | внутренняя | соединение неподвижных элементов разного диаметра |
| ниппель | короткий прямой отрезок трубы с утолщением в виде гайки посередине, может быть пустотелым или оснащеным клапаном | наружная | временное или постоянное соединение двух труб или трубы со штуцером, при наличии клапана используется для изменения давления в трубопроводе |
| ниппель переходной | патрубки по разные стороны гайки имеют разные диаметры | наружная | соединение разноразмерных труб или трубы со штуцером |
| переходник | короткий цилиндр с присоединенным к нему патрубком меньшего диаметра | внутренняя в цилиндре и внешняя на патрубке | образование перехода между трубами разного диаметра, имеющими резьбу разного типа |
| уголок или отвод | корпус изогнут под углом от 30º | три варианта: внутренняя-внутренняя, наружная-наружная, внутренняя-наружная | изменение направления трубопровода |
| тройник | муфта с дополнительным боковым патрубком, диаметры патрубков могут быть одинаковыми или различными | возможны различные сочетания резьбы на патрубках | подключение к трубопроводу бытового или сантехнического прибора, подведение или отведение дополнительной ветки трубопровода |
| крестовина | крестообразный корпус с четырьмя или более патрубками | внутренняя или внешняя, одинаковая на всех патрубках | подключение нескольких элементов трубопровода |
| гайка (обжимная гайка) | короткий отрезок толстостенной шестигранной трубы | внутренняя | фиксация элементов с внешней резьбой, обжимка гладкостенных труб (в основном полимерных) при соединении с использованием резьбовых фитингов |
| контргайка | узкая гайка (на 1-2 трети короче обжимной) с малым числом витков резьбы | внутренняя | укрепление узла, предотвращение развинчивания резьбового соединения |
| футорка | гайка с одним патрубком | наружная на патрубке, внутренняя со стороны гайки | соединение разноразмерных элементов с разным типом резьбы |
| заглушка на трубу | широкая гайка, замкнутая с одной стороны | внутренняя | герметизация неиспользуемого патрубка с внешней резьбой |
| заглушка в трубу | футорка, замкнутая со стороны гайки | внешняя на патрубке | герметизация неиспользуемого патрубка с внутренней резьбой |
| сгон | отрезок трубы с резьбой на обоих концах | внешняя, с одной стороны 5-6 витков, с другой – до 30 | соединение неподвижных элементов, удаленных друг от друга на небольшое расстояние, используется в сочетании с муфтами или гайками |
| штуцер | два соединенных патрубка: один цилиндрический или шестигранный с резьбой, второй может быть шестигранным, гладким цилиндрическим или цилиндрическим со спиральной или поперечной нарезкой | внешняя или внутренняя | дополнительная деталь, используемая для присоединения гладкостенных труб (в основном, полимерных) к основному трубопроводу при помощи резьбовых фитингов |
| американка | разборная муфта, состоит из двух патрубков с резьбой и накидной гайки, может быть прямой или угловой | на крайних патрубках внешняя или внутренняя, под накидной гайкой – внешняя | соединение двух элементов трубопровода, разборная конструкция упрощает монтаж |
Рекомендуем ознакомиться: Фитинги для гидравлических систем с РВД (рукава высокого давления)

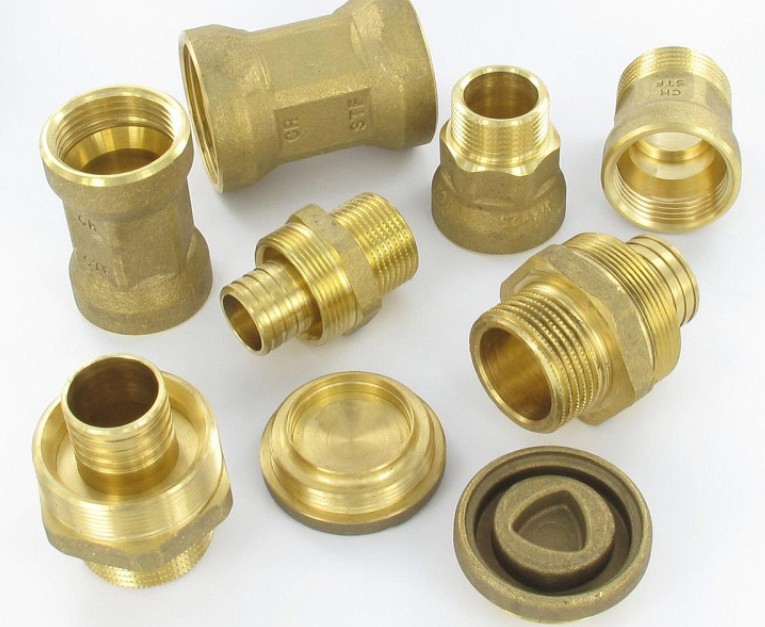

Материалы для изготовления
Фасонные элементы изготавливают из различных металлических сплавов и полимеров, но резьбовые фитинги делают только из металла, так как пластиковую резьбу легко повредить.
Современный сантехнический рынок предлагает следующие варианты соединительных элементов резьбового типа:
| Материал | Достоинства фитингов | Недостатки |
| нержавеющая сталь | подходят для труб из любых материалов, |
устойчивы к воздействию коррозии, низких температур, ультрафиолета, а также гидроударам, химическому и механическому воздействию,
химически инертны и подходят для трубопроводов с питьевой водой,
низкая устойчивость к коррозии,
Как выбрать
Выбирая фитинги для монтажа трубопровода, следует помнить, что разъемные соединительные элементы можно использовать только при размещении труб открытым способом. Для формирования узлов в стенах, потолке или полу применение резьбовых соединений недопустимо.
Однако и при прокладывании коммуникаций на виду или в местах, где они будут доступны, важно правильно выбрать фасонные элементы, в точности соответствующие соединяемым трубам и патрубкам подключаемых приборов и оборудования.
У фитинга и присоединяемого с его помощью элемента трубопровода должны соответствовать:
- диаметр сечения, пропускная способность,
- шаг резьбы,
- направление резьбы – левое или правое,
- высота ребра резьбы.
Все названные параметры обычно указываются либо в виде маркировки на трубах, бытовых и сантехнических приборах и фитингах, либо в сопровождающей документации.
Кроме того, общая длина участка с резьбой у фитинга должна быть не меньше длины резьбового патрубка подключаемого прибора или торца трубы.
Важно! Специалисты рекомендуют по возможности использовать фасонные элементы из тех же материалов, что и соединяемые трубы. Оптимальным решением при прокладывании нового трубопровода является использование фитингов и труб одного производителя, это обеспечит соответствие всех параметров частей трубной сети.
