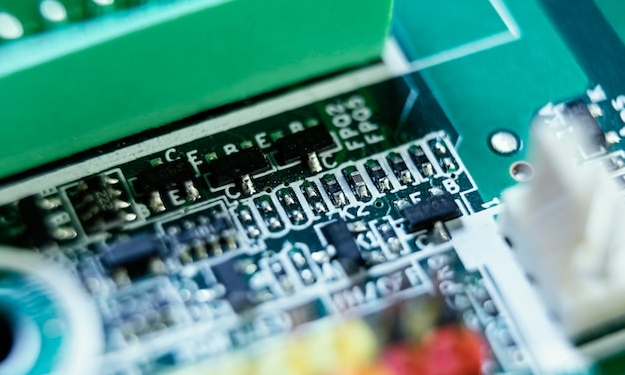

Ручной монтаж электронных компонентов: руководство для начинающих и профессионалов

Ручной монтаж электронных компонентов является неотъемлемой частью производства, ремонта и разработки электроники. Несмотря на развитие автоматизированных технологий, ручная пайка по-прежнему остаётся актуальной и востребованной для прототипирования, мелкосерийного производства и ремонта сложных устройств. Этот процесс требует точности, аккуратности и знаний об особенностях компонентов и их взаимодействии с печатными платами (PCB). На странице https://npp-ek.ru вы можете узнать более подробную информацию.

Содержание

Что такое ручной монтаж?

Ручной монтаж электронных компонентов — это процесс установки и пайки различных элементов (резисторов, конденсаторов, микросхем и т.д.) на печатную плату с помощью специальных инструментов. В отличие от автоматизированных методов, ручной монтаж выполняется оператором вручную с использованием паяльного оборудования и других вспомогательных средств.

Основные компоненты, используемые в электронных устройствах, можно разделить на два типа:

Компоненты для сквозного монтажа (THT) — монтируются с помощью проводников, проходящих через отверстия в печатной плате.
Компоненты для поверхностного монтажа (SMD) — устанавливаются прямо на поверхность платы без использования отверстий.

Каждый тип монтажа требует своего подхода и использования различных инструментов.

Этапы ручного монтажа электронных компонентов

1. Подготовка компонентов и инструмента

Перед началом работы необходимо убедиться, что все необходимые инструменты и материалы подготовлены. Для качественного выполнения монтажа потребуется следующий набор:

Паяльник. Основной инструмент для пайки компонентов. Оптимальная мощность паяльника для большинства задач — 25-40 Вт.
Припой. Чаще всего используется припой с содержанием свинца (60/40) или без свинца (экологичные варианты).
Флюс. Средство, которое помогает улучшить качество пайки и предотвратить окисление контактных поверхностей.
Пинцет. Необходим для установки мелких компонентов.
Лупа или микроскоп. Позволяет точно рассмотреть мелкие детали при установке SMD-компонентов.

Читать статью Что такое саморезы и какие они бывают

Также важно подготовить рабочее место: оно должно быть хорошо освещено, с достаточным количеством пространства для удобного расположения компонентов и инструмента.

2. Размещение компонентов на плате

Первый шаг в процессе монтажа — это размещение компонентов на соответствующих позициях печатной платы. Для этого необходимо ориентироваться на схему сборки или принципиальную схему устройства. Важно аккуратно расположить каждый элемент, особенно если речь идёт о поверхностных компонентах, таких как SMD. Пинцет позволяет точно установить миниатюрные детали.

Для компонентов типа THT (сквозной монтаж) проводники устанавливаются в отверстия печатной платы и выводятся на обратную сторону для дальнейшей пайки.

3. Пайка компонентов

После размещения компонентов наступает ключевой этап — пайка. Для этого необходимо разогреть паяльник до нужной температуры (обычно 300-350 °C), нанести немного флюса на контакты и аккуратно припаять каждую деталь. Важно следить за тем, чтобы контакт между проводниками и площадками платы был качественным, а количество припоя — оптимальным. Недостаточное количество припоя может привести к плохому соединению, а его избыток — к короткому замыканию.

Техника пайки компонентов:

Паяльник прикладывается к месту контакта между ножкой компонента и платой на несколько секунд для прогрева.
Затем к точке пайки подносится припой, который плавится и равномерно заполняет контактное место.
После этого паяльник убирается, давая припою остыть и затвердеть.

Для компонентов THT припой наносится на сторону, противоположную размещению элемента, где выводы проходят через отверстия платы.

4. Проверка и исправление

После завершения пайки всех компонентов необходимо провести визуальный осмотр. Следует убедиться, что все элементы установлены правильно, отсутствуют «холодные» паяные соединения, короткие замыкания или плохо пропаянные контакты. Для проверки качества пайки можно использовать лупу или микроскоп.

Читать статью Наладчик автоматических линий и агрегатных станков: что это за профессия?

В случае обнаружения дефектов, их нужно немедленно исправить. Если припой был нанесён избыточно, можно воспользоваться прибором для припоя или медной оплёткой для удаления лишнего материала.

5. Тестирование

Завершающий этап — это тестирование собранной платы на работоспособность. Для этого подключаются источники питания и проводятся измерения с помощью мультиметра или осциллографа. Тестирование позволяет убедиться, что все компоненты функционируют корректно, и нет проблем с цепями.

Особенности монтажа компонентов SMD

Монтаж компонентов SMD требует особой осторожности и точности, так как детали очень малы. Обычно для их пайки используются паяльные станции с регулируемой температурой, а также паста-припой, которая наносится на контактные площадки платы. После установки компонента, плата с элементами нагревается, и паста плавится, закрепляя компоненты на своих местах.

Для пайки SMD-компонентов могут применяться инфракрасные паяльные станции или паяльные фены, которые обеспечивают точный контроль температуры.

Ручной монтаж электронных компонентов — это важный навык как для профессиональных инженеров, так и для любителей электроники. Правильная пайка и установка компонентов требуют внимательности и точности, но при должной практике этот процесс становится гораздо проще и быстрее. Независимо от того, работаете ли вы с крупными компонентами THT или миниатюрными SMD, качественный ручной монтаж обеспечивает надёжную работу электроники и предотвращает возможные проблемы в будущем.
