Поплавковые датчики уровня: устройство, принцип работы и основные разновидности
Современные поплавковые датчики уровня широко применяются для контроля и измерения уровня жидкостей в различных отраслях промышленности и коммунального хозяйства. Они отличаются простотой конструкции, высокой точностью и надежностью даже в сложных условиях эксплуатации. Принцип работы основан на перемещении поплавка по мере изменения уровня жидкости, что позволяет фиксировать как предельные значения, так и непрерывно отслеживать динамику процесса. На странице https://www.rospribor.com/catalog/daturc/poplavkovye-datchiki-urovnya/ представлен широкий выбор таких устройств для различных задач.
Как работает поплавковый датчик уровня
В основе действия устройства лежит принцип Архимеда: поплавок удерживается на поверхности жидкости за счет выталкивающей силы. При изменении уровня жидкости поплавок перемещается вертикально вверх или вниз, передавая это движение на исполнительный элемент. В зависимости от конструкции связь может быть механической либо магнитной. Чаще всего внутри поплавка расположен магнит, который воздействует на геркон или другую контактную группу, встроенную в направляющую трубку или шток. Это позволяет преобразовать механическое перемещение в электрический сигнал, используемый для управления оборудованием или передачи данных на контроллер.
Факт: Поплавковые датчики уровня способны работать не только с водой, но и с кислотами, щелочами, нефтепродуктами и другими жидкостями, плотность которых превышает 0,4 кг/м³.

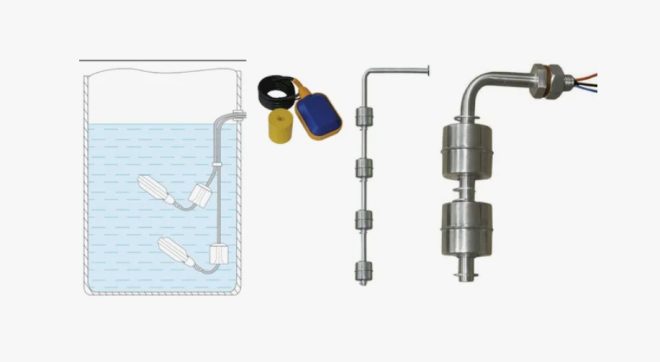

Основные разновидности поплавковых датчиков
Все поплавковые датчики уровня можно разделить на две большие группы: уровнемеры и сигнализаторы. Уровнемеры предназначены для непрерывного измерения уровня жидкости в резервуарах и могут выдавать аналоговый сигнал (например, 4–20 мА), который легко интегрируется в системы автоматизации и диспетчеризации. С их помощью можно отслеживать динамику изменения уровня с точностью до миллиметра, что особенно важно для технологических процессов. Вторая группа — это сигнализаторы уровня, которые срабатывают при достижении определённой отметки. Они выдают релейный сигнал, позволяющий включать или отключать насосы, подавать световые или звуковые оповещения, а также передавать информацию на GSM-модемы и другие устройства.
- Поплавковые уровнемеры с аналоговым выходом для непрерывного контроля
- Сигнализаторы уровня с релейным выходом для управления оборудованием
- Герконовые датчики с магнитной связью для повышенной надежности
- Механические поплавковые датчики для простых задач
- Магнитострикционные уровнемеры для высокой точности и устойчивости к помехам
Факт: Некоторые современные поплавковые уровнемеры способны работать в резервуарах высотой до 15 метров и обеспечивать точность измерения уровня до 1 мм.
Преимущества и особенности применения
Поплавковые датчики уровня не зависят от электропроводности, температуры, давления или химического состава контролируемой среды. Они могут устанавливаться как в открытых, так и в закрытых резервуарах, а также работать с агрессивными жидкостями при условии правильного подбора материалов корпуса и поплавка. Простота монтажа и обслуживания, а также возможность интеграции в любые системы автоматизации делают их универсальным решением для большинства задач по контролю уровня.
Поплавковые датчики уровня — это надежные и доступные устройства для контроля и измерения уровня жидкостей. Благодаря разнообразию конструкций и принципов работы, они подходят для самых разных условий эксплуатации. Современные модели обеспечивают высокую точность, простоту обслуживания и возможность интеграции в автоматизированные системы. Выбирая поплавковые датчики уровня, вы получаете эффективный инструмент для повышения безопасности и эффективности технологических процессов.
